亞K制冷機

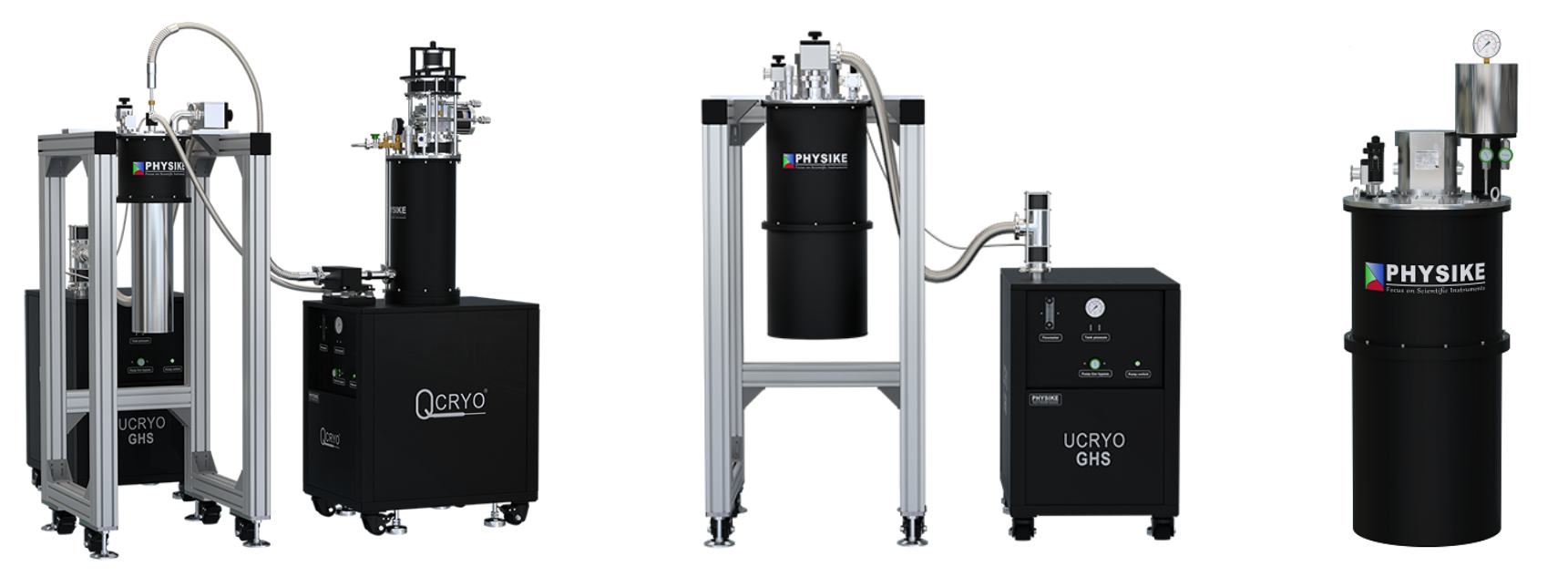

亞K制冷機(注冊商標：Ucryo^?)包括分體連續型亞K制冷機和一體式亞K制冷機兩類，廣泛應用于凝聚態物理、電磁輸運、高能物理、天文物理、超導材料和量子科技等領域。

分體連續型亞K制冷機(型號：Ucryo-100)的冷源來自氦循環低溫系統(Qcryo^?)，亞K恒溫器和4K冷頭是分開的(分體式設計)，Qcryo^?生產的低溫氦通過柔性超絕熱管線傳輸?shù)絹咾恒溫器內，用來冷凝另一路外置集成真空泵組的循環氦氣。這種分體式設計的突出特點是冷頭和氦氣壓縮機的震動與亞K低溫恒溫器可以徹底隔離，特別適合應用于對震動極為敏感的實驗。

一體式亞K制冷機的4K冷頭集成在亞K制冷機內，從工作模式上可分為一體連續型亞K制冷機(型號:Ucryo-200)和一體單發型亞K制冷機(型號：Ucryo-300)兩類。其中一體連續型亞K制冷機外置循環氣路和真空泵組。而一體單發型亞K制冷機的頂部有氦氣儲罐，內部集成He-4 pot，低溫吸附泵和密封管路，氦氣儲罐里面的氦氣通過4K冷頭冷凝后流進He-4 pot，通過內置低溫吸附泵將He-4 pot降至最低溫度。

1、分體連續型亞K制冷機

型號：Ucryo-100

分體連續型亞K制冷機采用分體式設計，由氦循環低溫系統(Qcryo^?)和亞K恒溫器兩部分構成，這種分體式設計徹底將4K制冷機冷頭和氦氣壓縮機的震動和亞K恒溫器隔離，特別適用于對震動敏感的低溫實驗(如STM、SEM、AFM、顯微鏡、單量子點、單光子探測等)。Qcryo^?生產的低溫氦通過柔性超絕熱管線傳輸?shù)絹咾恒溫器內，用來冷凝另一路外置集成真空泵組的循環氦氣。分體連續型亞K制冷機外置真空泵組和氣體循環處理氣路，允許在<850mK長時間連續運行?？蛇x配更高抽速循環泵組和更粗泵抽管路，最低溫度<800mK。

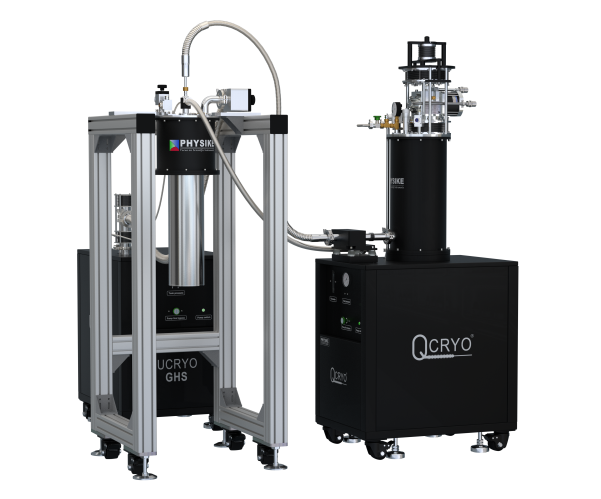

分體連續型亞K制冷機示例

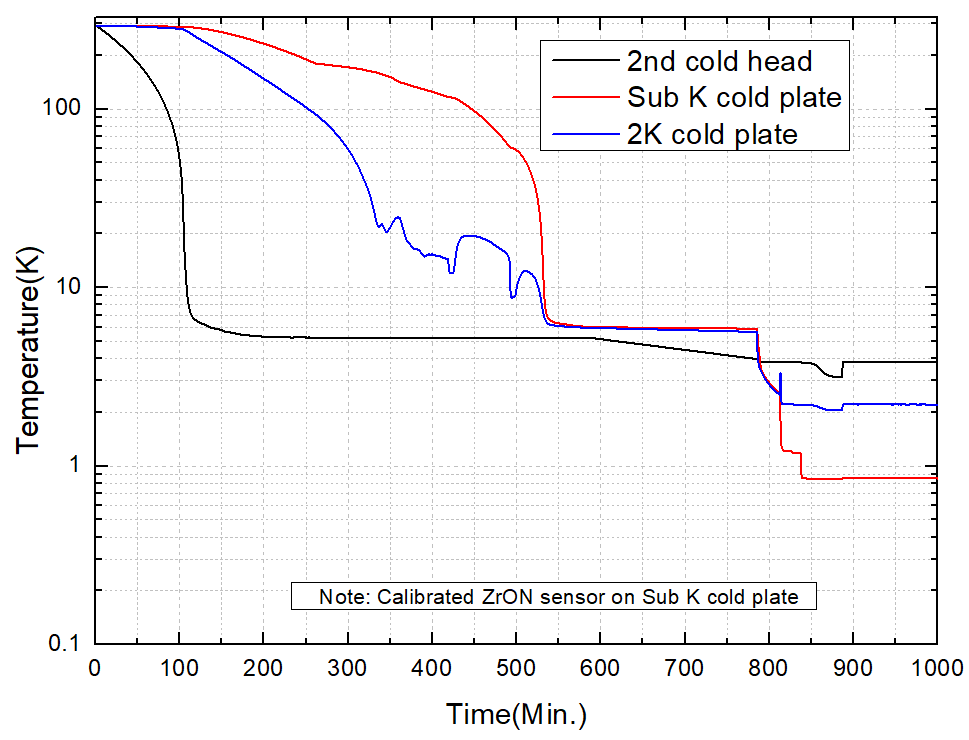

Ucryo-100分體連續型亞K制冷機典型降溫曲線

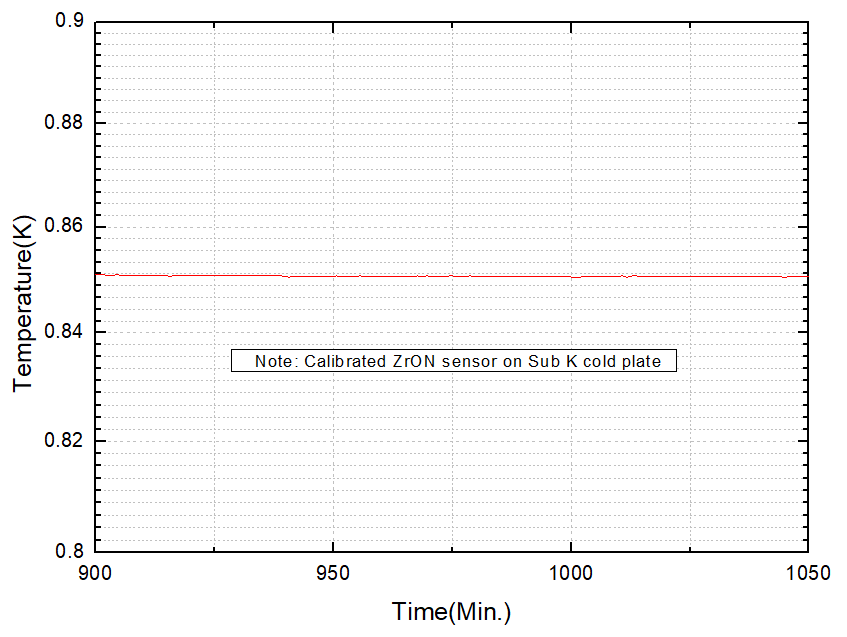

Ucryo-100分體連續型亞K制冷機最低溫度隨時間的曲線

分體連續型亞K制冷機提供多種選配，如超高真空兼容，帶緊湊型的尾部匹配室溫孔超導磁體，頂部/側面帶光學窗，內置納米定位臺和物鏡鏡頭，射頻半鋼纜和光纖等。

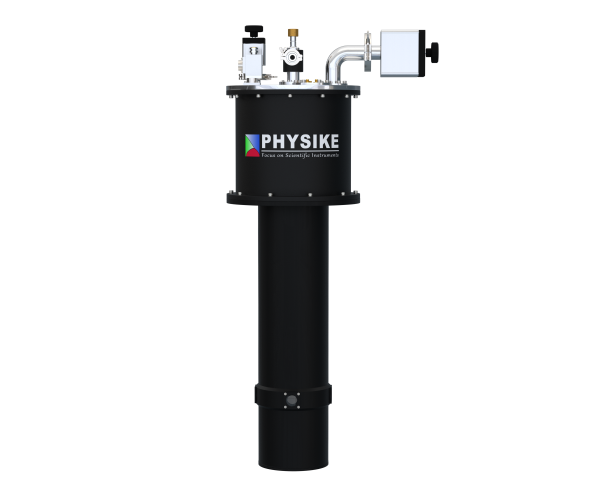

帶四個側窗和一個頂窗的Ucryo-100分體連續型亞K制冷機

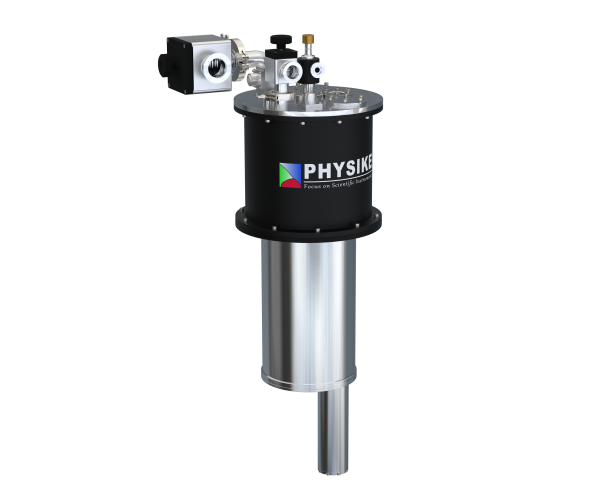

帶尾巴的Ucryo-100分體連續型亞K制冷機(匹配室溫孔超導磁體)

2. 一體連續型亞K制冷機

型號: Ucryo-200

一體連續型亞K制冷機(型號:Ucryo-200)采用4K脈管機或GM制冷機作為冷源，通過多級熱交換和流阻來高效預冷和冷凝氦氣，結合外置密封循環氣路確保一體連續型亞K制冷機可在最低溫度(<860mK)長時間連續運行，高性能熱開關縮短初始降溫時間。選配閥體分離脈管機加冷頭懸浮等減震技術，震動水平小于100nm。選配更高抽速循環泵組和更粗泵抽管路，最低溫度<800mK。

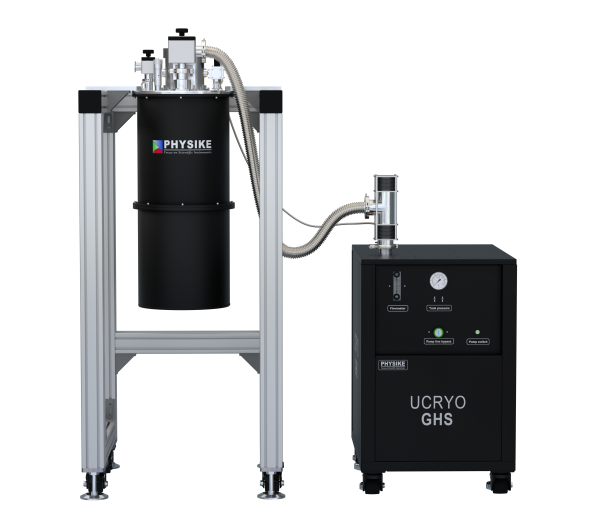

一體連續型亞K制冷機示例

3.一體單發型亞K制冷機

型號：Ucryo-300

一體單發型亞K制冷機采用脈管制冷機或GM制冷機作為冷源，頂部集成氦氣儲罐，制冷機恒溫器內部集成He-4 pot、低溫吸附泵和密封管路，氦氣儲罐里的He-4冷凝后流進He-4 pot，通過內置低溫吸附泵泵抽可將He-4 pot降至780mK以下，可在最低溫度保持100小時以上，一體單發型亞K制冷機具有設計簡單、造價便宜和維護成本低等特點。

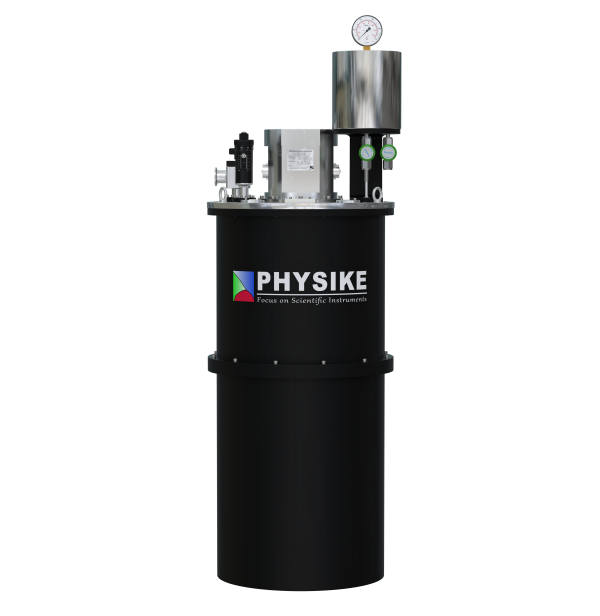

一體單發型亞K制冷機（Ucryo-300）

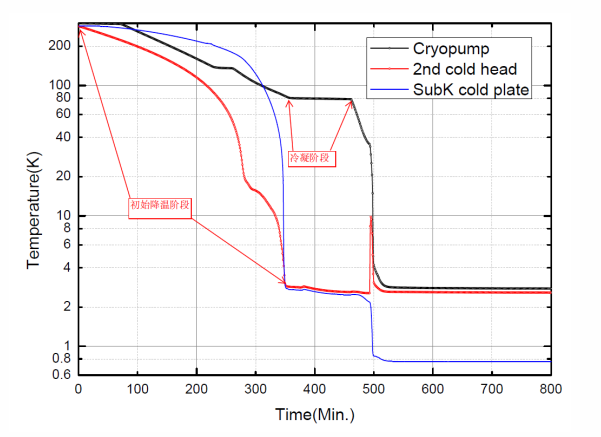

一體單發型亞K制冷機(Ucryo-300)典型降溫曲線
