Scryo^? S-200超高真空低溫恒溫器

Scryo^? S-200 (簡稱S-200）是一款超高真空兼容的低溫恒溫器，堅固絕熱支撐結構和溫度漂移補償設計使得震動水平和漂移水平極小，所有材料（包括真空外罩、冷屏、冷板、引線、接頭和絕熱支撐等）均采用放氣率極小材料，可烘烤到150℃以上，是真正超高真空兼容低溫恒溫器。

S-200超高真空低溫恒溫器提供多種選件，S-200 超高真空低溫恒溫器提供多種選件， 如大制冷量汽化器、 定制真空外罩、多層冷屏、 定制冷板大小、多個側窗、頂窗以及各種超高真空電貫穿等。

S-200低溫恒溫器與Qcryo^?氦循環低溫系統結合形成不消耗液氦的干式超低震動超高真空兼容低溫系統(Qcryo-S-200)，具有震動水平低、制冷量大、操作方便和運行費用低等優點，典型應用包括STM、AFM、離子阱、冷原子/冷分子、光頻標低溫腔、顯微光學、近場光學、低溫材料和高能物理等。

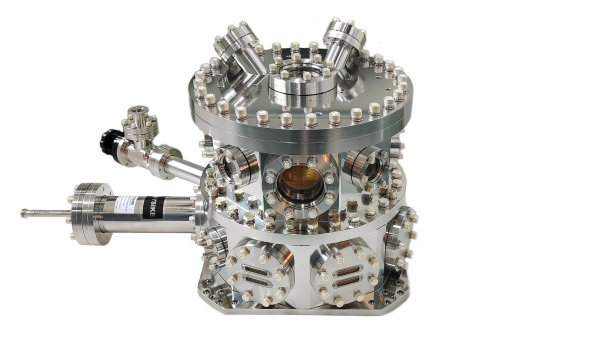

典型的用于離子阱實驗的S-200低溫恒溫器

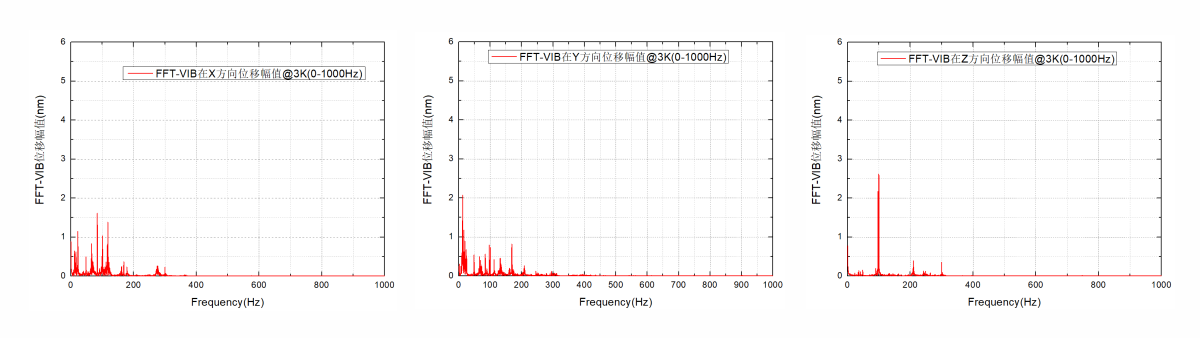

Qcryo-S-200干式低溫系統在三個方向的FFT最大振幅：X方向<2nm，y方向<2.5nm，z方向<3nm（備注：采用德國Polytec公司生產的VGO-200激光測振儀，采樣頻率：2.5KHz，沒有扣除1nm左右的背底振幅）。

下圖是Qcryo-S-200干式低溫系統，匹配用戶自己提供的帶多窗口的真空上腔，用于離子阱實驗。采用超低震動和漂移設計，超高真空兼容，可烘烤到150℃以上，冷板直徑：15cm，最低溫度：<2.4k，溫度穩定性：±2.5mk@10min，制冷量：>650mW@4.2K。

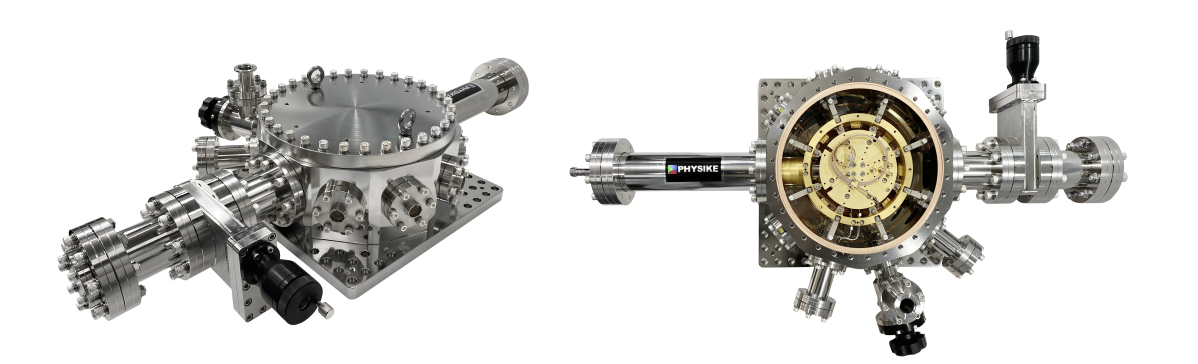

S-200超高真空低溫恒溫器

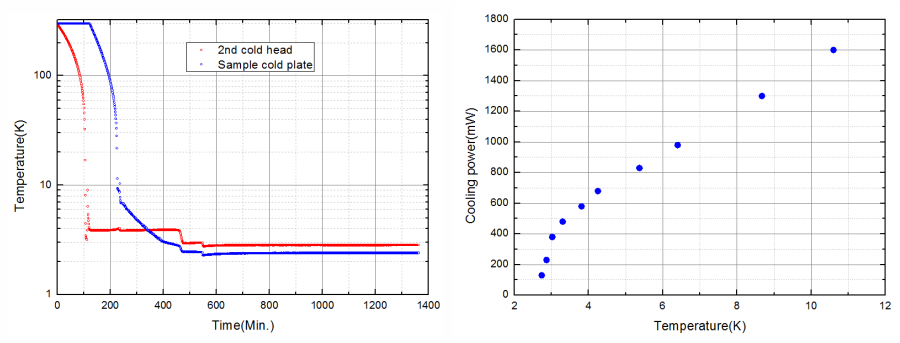

Qcryo-S-200降溫曲線和制冷量測試

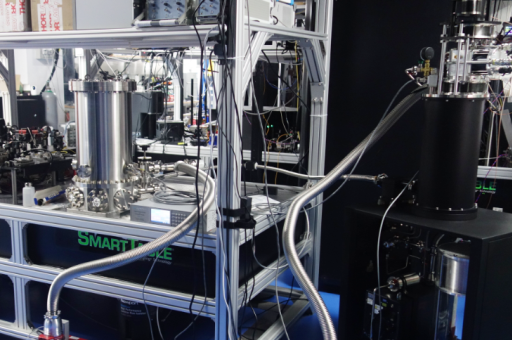

下圖是一套Qcryo-S-200干式低震動UHV兼容低溫系統，冷板尺寸達到25cm，樣品腔高度達到50cm，最低溫度：<3.0K。

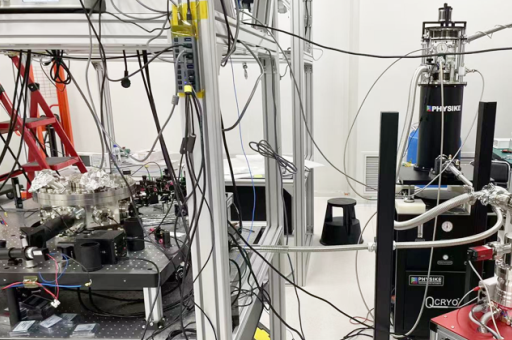

下圖是Qcryo-S-200干式超高真空兼容低溫腔，用于離子阱實驗，可烘烤到150℃以上，集成上真空腔，并且在上真空腔上提供8個側窗和3個頂窗，提供超高真空兼容的多針接頭和射頻真空貫穿，并提供200根直流低溫線和四根射頻低溫電纜。
